Excursiile de temperatură în timpul livrării pe ultimul kilometru sunt responsabile pentru o pondere disproporționată a pierderilor anuale ale lanțului de frig - vaccinuri stricate, produse biologice compromise, transporturi respinse de fructe de mare premium. Punga izolată de la capătul acelui lanț este de obicei ultimul lucru evaluat și primul loc în care se produce defecțiunea.
Pentru managerii de aprovizionare și directorii de produse din logistica medicală, distribuția biofarma și livrarea de alimente premium, întrebarea de inginerie nu este dacă un răcitor moale arată adecvat, ci este dacă metoda de construcție este de fapt capabilă să mențină un mediu cu temperatură controlată timp de 48 până la 72 de ore în condiții reale de manipulare și de mediu. Răspunsul depinde de trei lucruri: cum sunt construite cusăturile, ce face izolația când se udă și dacă materialele în contact cu sarcina utilă îndeplinesc standardele de conformitate cerute de aplicație.
De ce construcția cusută este incompatibilă structural cu cerințele lanțului rece
Problemele cu răcitoarele moi cusute în aplicațiile cu lanțul de frig nu sunt eșecuri de performanță în sensul consumatorului - o băutură caldă, un pachet de gheață topită. Sunt moduri de defecțiune structurală care compromit atât integritatea termică, cât și siguranța biologică simultan.
Fiecare ac care trece printr-o membrană impermeabilă creează o perforație. O cusătură tipică generează câteva sute de aceste perforații pe metru de lungime a cusăturii. Banda cu cusături acoperă aceste găuri în mod adecvat în condiții stabile, cu stres scăzut. Sub ciclul termic care are loc în timpul utilizării lanțului de frig - tranziții repetate între depozitarea frigorifică, mediile de încărcare ambientală și zonele de încărcare a vehiculelor - legăturile adezive ale benzilor se extind și se contractă la viteze diferite decât TPU-ul de bază. În timp, și adesea în cadrul unui singur ciclu de viață al unui transport, marginile de legătură se ridică, iar perforațiile de dedesubt devin căi active de scurgere.
Urmează două consecințe și se complică reciproc.
Prima este puntea termică. Cusăturile compromise permit aerului rece să scape și căldurii ambientale să se infiltreze la linia de cusătură - locațiile exacte în care slăbiciunea structurală și vulnerabilitatea termică coincid. Timpii de reținere a gheții scad nu pentru că izolația s-a degradat, ci pentru că carcasa nu mai este sigilată ermetic. O pungă evaluată pentru reținerea gheții de 48 de ore în condiții de testare controlată poate furniza 20 de ore în manipularea logistică reală.
Al doilea este un pericol biologic care primește mai puțină atenție, dar prezintă un risc real de conformare. Când condensul topit sau umiditatea încărcăturii utile se infiltrează printr-o cusătură compromisă în spațiul dintre căptușeală și spuma izolatoare, nu se poate scurge sau se usucă. În mediul închis, întunecat și umed dintre căptușeală și spumă, mucegaiul și creșterea bacteriilor urmează previzibil. Pentru pungile utilizate în transportul medical sau logistica alimentelor proaspete, acesta nu este un risc abstract de contaminare - este o încălcare directă a standardelor sanitare cerute de aplicație și o răspundere care revine mărcii al cărei nume este pe produs.
Acestea sunt rezultate structurale ale metodei de construcție, nu eșecuri ale controlului calității. Un cooler cusut bine făcut are aceleași căi de eșec ca și unul prost făcut; cronologia până la eșec diferă, modul de eșec nu.
Sudarea RF la 27,12 MHz: Cum se realizează de fapt etanșarea ermetică
Sudarea cu radiofrecvență (RF) - numită și sudare de înaltă frecvență sau HF - rezolvă problema cusăturii prin eliminarea cusăturii ca element structural distinct. Zona de îmbinare devine material continuu mai degrabă decât două panouri ținute împreună cu fir.
Procesul funcționează mai degrabă prin încălzire internă decât prin conducție la suprafață. Când materialele TPU sunt plasate într-un câmp electromagnetic alternativ la 27,12 MHz - banda de frecvență ISM desemnată pentru industriasudare RFechipament - moleculele polare din TPU încearcă să se realinieze cu fiecare oscilație a câmpului: de aproximativ 27 de milioane de ori pe secundă. Frecarea din această mișcare moleculară generează căldură uniform în tot materialul în zona de sudare. Sub presiune pneumatică aplicată simultan, materialul de la interfața dintre două panouri atinge temperatura de fuziune și straturile se îmbină la nivel molecular.
Când câmpul este îndepărtat și materialul se răcește sub presiune susținută, interfața dintre cele două panouri originale a dispărut structural. Zona de sudare este o singură bucată de material. În testul de tracțiune distructivă, această zonă de obicei eșuează în materialul de bază înainte ca linia de sudură în sine să cedeze - sudura nu este punctul slab.
În special pentru aplicațiile cu lanțul rece, ceea ce oferă această metodă de construcție este un bazin interior ermetic, fără căi de penetrare. Nu există găuri pentru ace, nici margini de bandă, nici canale de cusătură îndoite în care se pot acumula fluide. Suprafața interioară netedă și continuă din TPU poate fi ștersă sau sterilizată cu dezinfectanți de calitate medicală, fără a vă preocupa de pătrunderea unei cusături compromise. Condensul, apa topită cu gheață și fluidele medicale vărsate rămân la suprafață - nu migrează în cavitatea de izolație. Aceasta este baza structurală pentru afirmația privind siguranța biologică, nu doar o proprietate materială a TPU.
Aceeași logică de construcție se aplică revendicării de performanță hidrostatică. Un răcitor moale sudat RF, fabricat și testat corespunzător, menține 1,0 bar de presiune internă fără emisie de micro-bule din orice cusătură sau punct de închidere. Aceasta corespunde presiunii hidrostatice a unei coloane de apă de 10 metri - cu mult dincolo de solicitările fizice ale manipulării logistice - și confirmă că sigiliul ermetic se menține în condiții mai solicitante decât le va produce orice scenariu de livrare pe ultimul mile.
Spumă cu celule închise: ingineria termică din spatele timpilor de reținere de 48 până la 72 de ore
O carcasă exterioară ermetică abordează problema eșecului cusăturii. Menținerea temperaturilor controlate timp de 48 până la 72 de ore în condiții ambientale nefavorabile necesită ca stratul de izolație să-și facă treaba în mod continuu, ceea ce înseamnă că trebuie să-și continue treaba chiar și atunci când se udă.

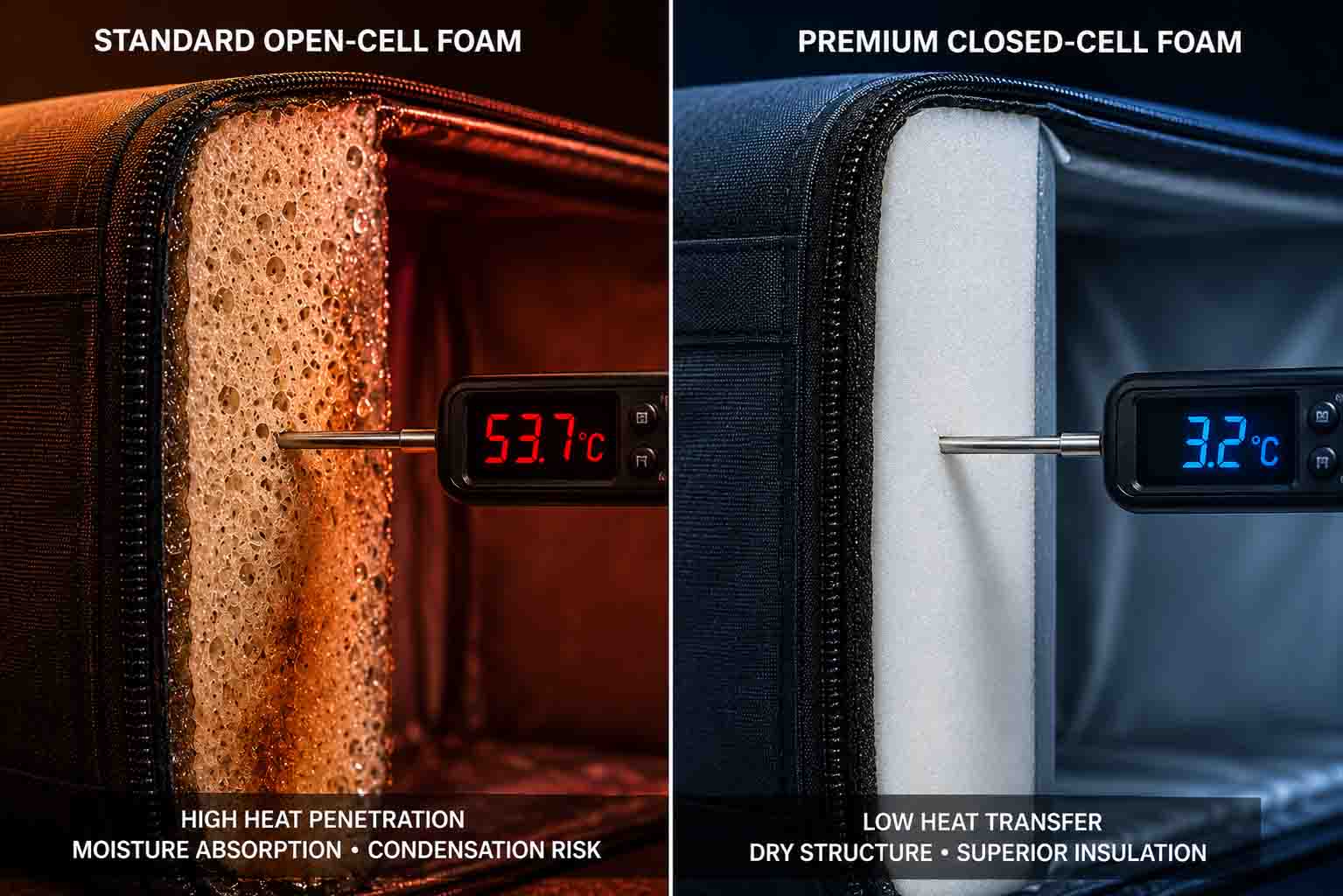

Spuma cu celule deschise are o structură internă interconectată. Când intră umezeala - din cauza condensului, deteriorarea minoră a căptușelii sau mediul umed al ciclurilor repetate de încărcare - se răspândește prin matricea de spumă și rămâne acolo. Spuma umedă cu celule deschise pierde rapid rezistența termică; efectul izolator al gazului prins este înlocuit de conductivitatea termică a apei. Pentru o pungă evaluată la testarea de reținere a gheții în stare uscată, performanța pe teren va fi semnificativ mai slabă odată ce izolația a absorbit umiditatea.
Răcitoarele moi de calitate medicală folosesc spumă cu celule închise de înaltă densitate - NBR (cauciuc nitril butadienă) sau EVA premium de înaltă densitate sunt clasele relevante - unde fiecare bulă de gaz este complet etanșată de vecinii săi. Transferul de căldură prin convecție în interiorul spumei este eliminat deoarece nu există o cale pentru mișcarea aerului sau a fluidului între celule. Transferul de căldură conductiv este minimizat de umplerea cu gaz a fiecărei celule etanșate. Acest lucru produce valori R măsurabil mai mari decât alternativele cu celule deschise la o grosime echivalentă.
Comportamentul la umiditate este la fel de important. Spuma cu celule închise este în mod inerent impermeabilă la nivel de material - structura celulelor sigilate previne fizic absorbția apei, indiferent de expunere. O pungă care experimentează condens intern pe parcursul unei expedieri de 72 de ore va avea izolația care funcționează la aceeași valoare R la ora 72 ca la ora unu. Această consistență este ceea ce face ca specificațiile de menținere a temperaturii de 72 de ore să fie realizabile și verificabile, mai degrabă decât aspiraționale.
Pentru aplicațiile care necesită ferestre de temperatură specifice - 2 ° C până la 8 ° C pentru produse biologice, sub zero pentru anumite produse farmaceutice - combinația de densitate a spumei, grosimea spumei și volumul materialului cu schimbare de fază poate fi proiectată pentru a menține un interval definit în condiții ambientale specificate. Aceasta este o conversație cu specificațiile, nu un parametru fix de produs; variabilele relevante sunt toate reglabile în cadrul de producție.
Beneficiul structural este secundar, dar merită remarcat în special pentru aplicațiile medicale: spuma cu celule închise de înaltă densitate oferă o protecție semnificativă la impact pentru flacoanele fragile, recipientele de sticlă și seringile preumplute fără a necesita o înveliș exterioară rigidă. Spuma acționează ca amortizare distribuită pe toată sarcina, reducând forțele de impact de vârf la orice punct de contact unic.
Specificații materiale TPU: Ce necesită de fapt conformitatea FDA și REACH
Pentru răcitoarele moi utilizate în transportul medical sau în logistica alimentară, materialul în contact direct sau indirect cu sarcina utilă trebuie să îndeplinească standardele de reglementare definite - nu doar să evite substanțele problematice cele mai evidente, ci să aibă o conformitate documentată pentru aplicația specifică.

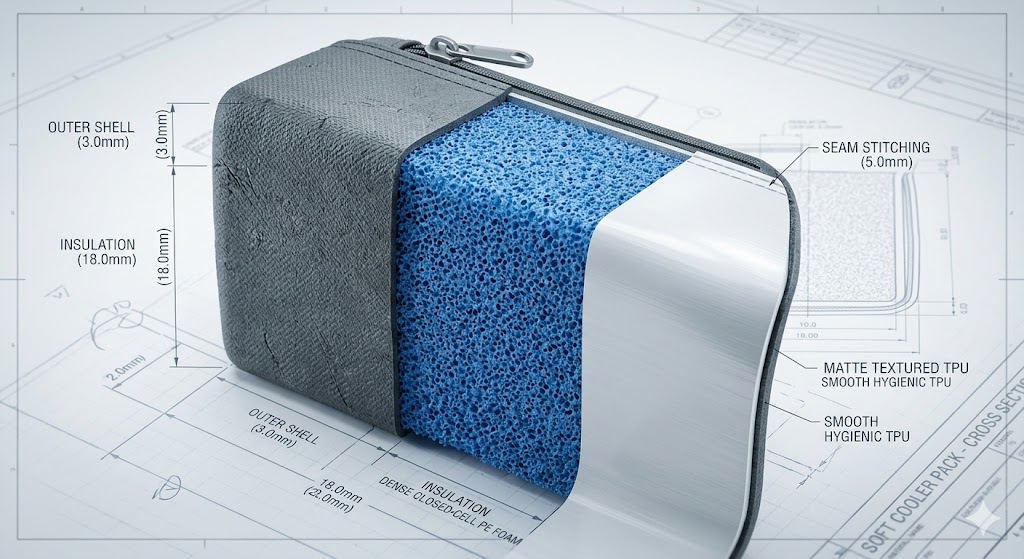

Materialul relevant atât pentru carcasa exterioară, cât și pentru căptușeala interioară în răcitoare moi de calitate medicală este nailon acoperit cu TPU de 840 de denari. PVC-ul este alternativa tradițională și este semnificativ mai ieftin; este, de asemenea, din ce în ce mai incompatibil cu mediul de reglementare în care operează aceste produse. Plastifianții din PVC - de obicei pe bază de ftalați - sunt restricționați în conformitate cu Propunerea 65 din California și reglementările UE REACH. PVC-ul devine, de asemenea, fragil la temperaturi scăzute, ceea ce creează un risc pentru integritatea materialului în aplicațiile cu lanțul de frig care folosesc gheață carbonică sau ajung în medii de încărcare sub zero.
TPU evită ambele probleme. Menține flexibilitatea până la -30°C, ceea ce acoperă întreaga gamă de cerințe de temperatură a lanțului de rece. Este compatibil cu formulările fără BPA și fără PFAS, iar clasele TPU de calitate alimentară respectă conformitatea FDA pentru contactul direct cu alimentele. În special pentru căptușeala interioară – suprafața care intră în contact cu gheața, pachetele de gheață și, potențial, încărcătura utilă în sine – TPU antimicrobian, fără BPA, conform FDA, este specificația materialului care îndeplinește cerințele logistice medicale și de calitate alimentară.
Profilul de rezistență chimică al TPU este relevant și în aplicațiile medicale: ține până la dezinfectanții concentrați utilizați pentru sterilizarea între utilizări, inclusiv soluții pe bază de alcool care ar degrada materialele de căptușeală mai mici în timp. O căptușeală care poate fi șters agresiv între transporturi, fără degradarea suprafeței, își menține proprietățile igienice pe o durată de viață realistă a produsului, mai degrabă decât doar la implementarea inițială.
Când se evaluează un partener OEM pentru aplicații pentru lanțul de frig medical, documentația relevantă include certificate de conformitate FDA pentru materialele de căptușeală interioară, rapoarte de testare REACH care confirmă absența substanțelor restricționate și declarații de materiale fără BPA/PFAS specifice lotului de producție - nu doar linia generală de materiale a furnizorului. Aceste documente ar trebui să fie disponibile la cerere ca parte a materialelor standard de îmbarcare, nu asamblate ca răspuns la o anchetă de audit specifică.
Selectarea unui partener OEM pentru aplicații medicale pentru lanțul de frig
Cerințele de inginerie pentru un răcitor moale autentic de calitate medicală - construcție ermetică sudată RF, izolație din spumă cu celule închise, căptușeli TPU conforme FDA - sunt bine definite. Ceea ce diferă este dacă un anumit partener de producție execută aceste cerințe cu disciplina de proces și infrastructura de documentare pe care o solicită aplicațiile de logistică medicală și de calitate alimentară.
Întrebările de audit care contează: unitatea testează presiunea cusăturilor pe unitate sau prin eșantionare în lot – și la ce rating Bar? Pot furniza documentația de conformitate FDA pentru materialul specific de căptușeală interioară care intră în produsul dvs., nu doar gama generală de materiale? Cum se obține spuma cu celule închise și densitatea este validată pe loturile de material primite? Setul de parametri de sudare RF este documentat conform specificațiilor de material și cum se verifică conformitatea în volumul de producție?
Un producător cu capacitate autentică în acest spațiu de aplicații va răspunde la aceste întrebări în detaliu operațional. Ingineria din spatele performanței de reținere a temperaturii de 72 de ore în condiții logistice reale este specifică, verificabilă și nu deosebit de dificil de descris, ceea ce înseamnă că răspunsurile vagi sunt informații semnificative în sine.
Întrebări frecvente
Care este principalul avantaj al sudării RF față de cusătura în răcitoarele medicale moi?
Sudarea RF îmbină panourile TPU la nivel molecular, producând un interior ermetic continuu, fără găuri pentru ace, fără bandă de cusătură și fără căi de penetrare pentru umiditate sau contaminare. Pentru aplicațiile medicale și de calitate alimentară, acest lucru elimină atât puntea termică care reduce retenția de gheață, cât și riscul de contaminare biologică creat atunci când umiditatea se infiltrează în cavitatea izolatoare a unei pungi cusute. Suprafața interioară a unui răcitor sudat RF poate fi complet sterilizată; cavitatea de izolație a unui răcitor cusut nu poate.
Pot răcitoarele cu spumă cu celule închise să mențină fiabil temperatura timp de 72 de ore?
În condițiile potrivite, da, dar specificațiile trebuie să fie precise în ceea ce privește acele condiții. Spuma cu celule închise de înaltă densitate, combinată cu o carcasă ermetică sudată RF și o închidere etanșă, își menține valoarea R nominală în mod continuu, deoarece spuma nu absoarbe umiditatea care i-ar degrada rezistența termică. Timpul real de reținere depinde de temperatura ambiantă, masa încărcăturii utile, volumul materialului cu schimbarea fazei și cât de des este deschisă punga. Pentru anumite ferestre de temperatură - 2°C până la 8°C pentru produse biologice, de exemplu - aceste variabile pot fi modelate și testate în funcție de condiții ambientale definite pentru a produce o specificație de performanță verificabilă.
Sunt răcitoarele moi TPU compatibile pentru transportul produselor biologice și vaccinurilor?
Formulările TPU de calitate alimentară, conforme cu FDA, îndeplinesc cerințele materiale pentru aplicațiile de transport biologic și de vaccinuri. Specificațiile relevante sunt fără BPA, fără PFAS și conforme cu FDA pentru contactul cu alimentele, ceea ce pentru aplicațiile medicale este standardul de bază relevant. Căptușeala interioară trebuie, de asemenea, să fie rezistentă chimic la dezinfectanții utilizați pentru sterilizarea între utilizări. Documentația de conformitate ar trebui să fie specifică materialului de căptușeală și lotului de producție utilizat în produsul dvs., nu o declarație generală de capacitate din partea furnizorului.
